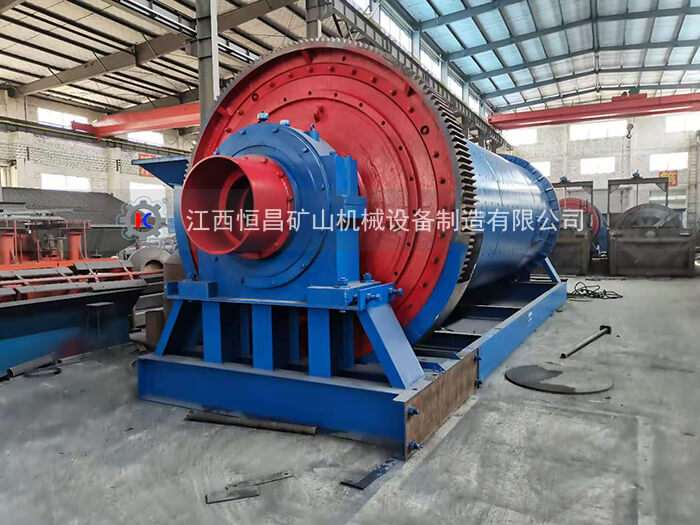

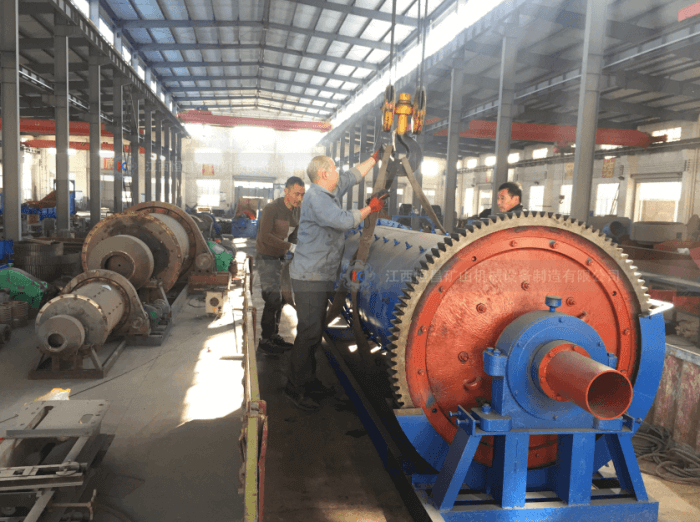

MQY連續球磨機

MQY系列滾動軸承球磨機適用于粉磨各種礦石及其它物料，被廣泛用于選礦建材及化工行業。可分為干式和濕式兩種磨礦方式，根據排礦方式不同，可分格子型和溢流型兩種。

加工材料

MQY系列滾動軸承球磨機廣泛應用于水泥,硅酸鹽制品,新型建筑材料,耐火材料,化肥,黑與有色金屬選礦以及玻璃陶瓷等生產行業,對各種礦石和其它可磨性物料進行干式或濕式粉磨。

應用范圍

滾動軸承球磨機采用滾動軸承作主傳動結構。兩端采用雙列調心滾子軸承支撐軸體進行轉動。中空軸直徑作用于軸承上，摩擦力較小。潤滑保養方便，已在各類型球磨機上廣泛應用。

優點和特點

1、保留老式球磨機的端蓋結構形式，大口徑進出料口，處理量大;

2、MQY系列滾動軸承球磨機可選用整體機架，安裝精度高，安裝簡便，周期短;

3、選用大直輕雙列調心滾子軸承，代替原來的瓦式合金滑動軸承，減少了摩擦，降低能耗，磨機啟動時間；

4、節水節電，MQY系列滾動軸承球磨機的物理學依據是滾動摩擦，滾動摩擦比滑動摩擦的摩擦力小得多，且啟動電流小，可節電10%以上，同時滾動軸承用水量也比滑動軸承節省很多。

產品結構

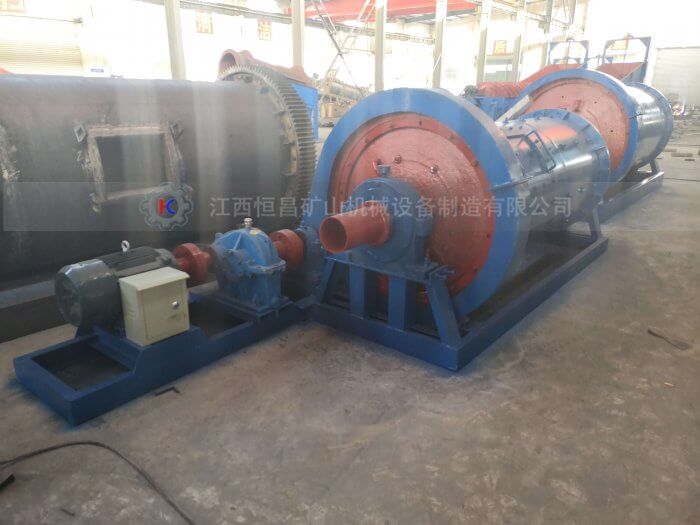

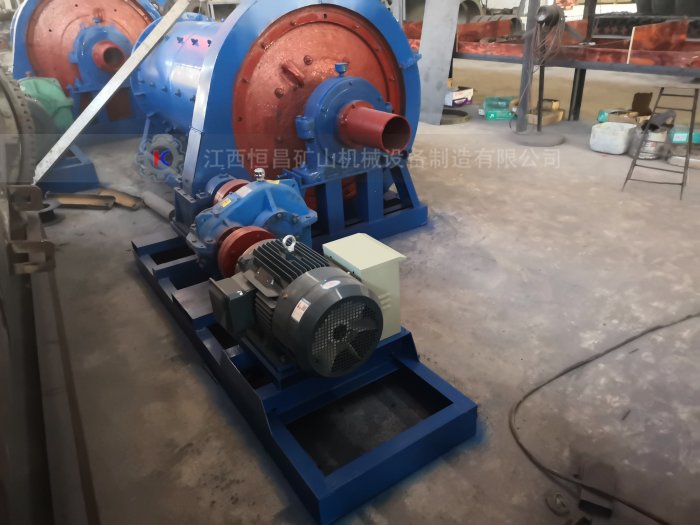

主要組成結構包括筒體、襯板、隔倉板(多倉磨機才具備)、主軸承、進出料裝置和傳動系統等部。其中，球磨機的傳動部件有三角帶、電機、減速機、皮帶輪幾部分。

MQY系列滾動軸承球磨機主軸承采用滑動軸承，我廠可進行主軸承部技術改造，用大型滾動軸承替代滑動軸承，節電效果顯著，大型磨機節電達10-15%，小型磨機可達20-35%)維護簡便，新設計球磨機采用整體機架，便于安裝調試，運輸及土建施工。

技術參數

規格型號 Model	筒體轉速 ?Rotating speed （r/min)	裝球重量 Ball weight （t）	給料粒度 Feed size (mm)	產量 Output (t/h)	配套電動機 ?Matching motors		外形尺寸 Outer Size(LWH) (mm)	重量 Weight ?(kg)	備注 ?Remarks
規格型號 Model	（r/min)	(t)	(mm)	(t/h)	型號型號Model	功率	(L×W×H)	(kg)	（t/d)
GM0912	41.6	1.1	25	0.3-0.9	Y180L-8	11	3843×1850×1400	4210	5-10
GM0921	41.6	1.8	25	0.6-1.5	Y180L-6	15	4743×1850×1400	6660	10-15
GM0933	41.6	1.8	25	0.9-2.3	Y225M-6	30	5943×1850×1400	7770	15-20
GM1224	35.1	4.0	25	1.6-4.1	Y280S-8	37	5540×2300×1850	10020	20-25
GM1228	35.1	4.6	25	1.9-4.8	Y280M-8	45	5940×2300×1850	10935	20-25
GM1232	35.1	5.3	25	2.2-5.5	Y280M-8	45	6340×2300×1850	11230	35-55
GM1244	35.1	7.3	25	3.0-7.5	Y135S-8	55	7540×2300×1850	13210	60-80
GM1324	30.2	4.5	25	1.5-3.5	Y280S-8	37	5035×2370×1880	10210	30-60
GM1328	30.2	5.2	25	2.0-4.5	Y280M-8	45	5435×2370×1880	11290	50-80
GM1334	30.2	6.5	25	2.2-5.0	Y280M-8	75	6035×2370×1880	13117	60-90
GM1524	30.7	7.0	25	2.8-6.5	YR280S-8	55	6830×2930×2060	15430	70-100
GM1530	30.7	9.0	25	3.5-8.0	JR117-8	80	7430×2930×2060	16843	100-150
GM1533	30.7	10.0	25	4.0-9.0	JR125-8	95	7730×2930×2060	17849	110-170
GM1536	30.7	11.0	25	4.5-10.0	JR125-8	95	8030×2930×2060	18649	120-200
GM1542	30.7	12.5	25	5.0-11.0	JR126-8	110	8630×2930×2060	19330	150-200
GM1545	30.7	13.5	25	5.5-13.5	JR126-8	110	8930×2930×2060	20000	180-250
GM1557	30.7	17.0	25	7.0-15.5	JR17-8	130	10130×2930×2060	23597	230-300
GM1563	30.7	19.0	25	8.0-17.0	JR128-8	155	10730×2930×2060	24390	250-350
GM1830	25.04	13.0	25	3.0-17.0	JF127-8	130	9525×3960×2250	29490	180-200
GM1834	25.04	14.0	25	3.3-20.0	JR128-8	155	9925×3960×2250	30390	150-250
GM1836	25.04	15.0	25	4.0-21.5	JR128-8	155	10125×3960×2250	31600	180-300
GM1840	25.04	17.0	25	4.5-24.0	JR128-8	155	10525×3960×2250	32700	200-350
GM1842	25.04	18.0	25	5.0-25.0	JR136-8	180	10725×3960×2250	33490	250-400
GM1844	25.04	19.0	25	5.2-26.0	JR136-8	180	10925×3960×2250	34210	280-400
GM1852	25.04	21.0	25	6.5-32.5	JR136-8	180	11725×3960×2250	37715	300-450
GM1864	25.04	27.0	25	8.0-40.0	JR137-8	210	12925×3960×2250	42440	350-500
GM2122	23.8	15.0	25	3.0-22.0	JR127-8	130	7775×4060×3400	38793	200-300
GM2130	23.8	20.0	25	4.0-30.0	JR136-8	180	8475×3960×2252	41965	300-400
GM2136	23.8	21.0	25	5.0-37.0	JR137-8	210	9225×4060×3400	44551	350-450
GM2140	23.8	12.0	25	5.2-39.0	JR138-8	245	9475×4060×3400	46697	400-600
GM2145	23.8	25.0	25	5.6-42.0	JR1410-8	280	9975×4060×3400	49230	450-650
GM2436	23	26.6	25	6.5-82.0	JR1410-8	280	9770×5005×3970	63684	500-700
GM2444	23	32.5	25	8.0-100	JR158-8	380	10570×5005×3970	72284	500-800
GM2736	21.7	34.0	25	15.0-115	JR1512-8	420	10575×5610×4500	88400	600-1100
GM2745	21.7	40.0	25	17.5-135	JR1512-8	475	11175×5610×4500	90420	700-1300
GM3230	18.7	44.0	25	50.0-90	TDMK500-36	500	11000×7200×5700	124000	800-1500
GM3245	18.7	65.0	25	100-145	TDMK630-36	630	13000×72000×5700	145000	900-2000
