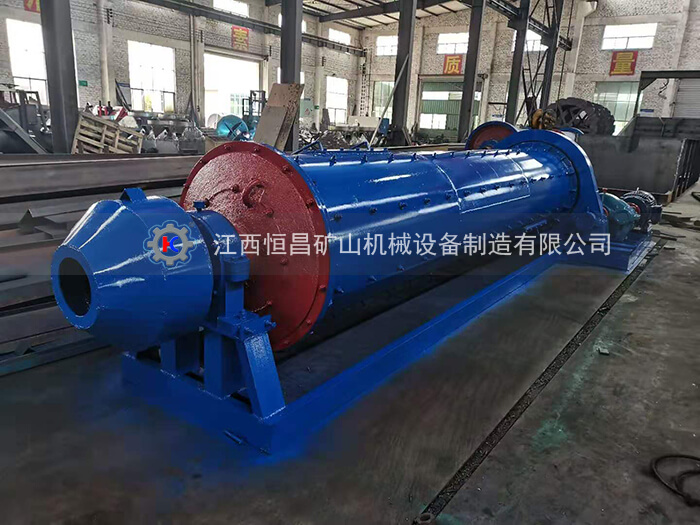

濕式格子型球磨機

濕式格子型球磨機是在物料被破碎之后，再進行粉碎的關鍵設備，其用于細磨的效果比粗磨要好。當用于細磨時一般給礦粒度不得大于25mm，以給礦粒度在6mm以下為佳。格子型球磨機廣泛

加工材料

濕式格子型球磨機對各種礦石和其它可磨性物料進行干式或濕式粉磨。

應用范圍

濕式格子型球磨機廣泛應用于硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業。

優點和特點

1、格子型球磨機部件性能高。其襯板類型多種化，可任意選擇，并且襯板節能效果優勢明顯；

2、該設備的大、小齒輪傳動平穩，無異常器噪音;并且當大小齒輪面磨損到一定程度后，可翻面繼續使用，縮短部件的更換周期，節省成本費用；

3、同時由于格子型球磨機的部件結構間隙調整合理，在工作無強烈震動，從而降低了整機的故障率，增了設備的使用年限。

產品結構

格子型球磨機由筒體，大齒圈、小齒圈、減速機、進料器、出料器、、鋼球、襯板、隔艙板、格子板等組成；

格子球磨機為臥式筒形旋轉裝置。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

技術參數

規格型號 Model	筒體直徑	筒體長度	電機型號 ?Type of motor	電機功率 ?Power of motor (KW)	電機轉速 ??Motor speed (r/min)	外形尺寸 ??Outer Size （LWH） (mm)			有效容積 ??Available capacity (㎡)	最大裝球量 ??Maximum ?ball loading (t)	??重量 ???Weight (kg)	?生產能力 ???Capacity ??(t/h)
MQG0909	900	900	Y225S-8	18.5	720	4750	2213	2050	0.45	0.96	4620	0.22-1.07
MQG0918	900	1800	Y225M-8	22	730	5000	2280	2050	0.9	1.92	5340	0.4-3.4
MQG1212	1200	1200	Y250M-8	30	730	5788	2794	2540	1.14	2.4	11438	0.17-4.1
MQG1224	1200	2400	Y315S-8	55	730	6673	2994	2540	2.28	3.96	13200	0.35-8.2
MQG1515	1500	1500	JR115-8	60	725	6094	3300	2766	2.2	5	13700	1.4-4.5
MQG1530	1500	3000	JR125-8	95	725	7979	3300	2766	4.5	8.4	18690	2.8-9
MQG2122	2100	2200	JR128-8	155	730	7750	4839	3794	6.6	15	45400	5-29
MQG2130	2100	3000	JR137-8	210	735	8970	4839	3794	9	20	50600	6.5-3.6
MQG2430	2400	3000	JR1410-8	280	735	9728	4956	4018	12.1	22.5	67000	9-50
MQG2721	2700	2100	JR1410-8	280	735	9300	5500	4500	10.7	24	63000	6.5-84
MQG2727	2700	2700	JR148-6	310	735	9900	5500	4500	13.8	29	68530	8-100
MQG2736	2700	3600	TDMK400-32/2150	400	187.5	9785	5767	4995	18.4	41	77000	12-145
MQG3230	3200	3000	TDMK500-36	500	167	13700	6760	5100	20.7	46	113500	63-73
MQG3231	3200	3100	TDMK630-36	630	167	12750	6750	5150	21.4	48	114435	65-76
MQG3236	3200	3600	TDMK630-36	630	167	14300	6760	5200	24.8	58	119012	74-86
MQG3245	3200	4500	TDMK800-36	800	167	12700	7200	5700	31	65	127650	95-110
MQG3639	3600	3900	TM1000-36/3600	1000	167	15000	7200	6300	36.2	75	145000	34-187
MQG3645	3600	4500	TDMK1250-40	1250	145	15200	7750	6300	41.8	90	159700	38-210
MQG3650	3600	5000	JM1400-40	1400	145	17600	7750	6300	46.4	96	158000	192
MQG3660	3600	6000	TDMK1600-40	1600	140	17000	8800	6500	55.7	120	189000	230
