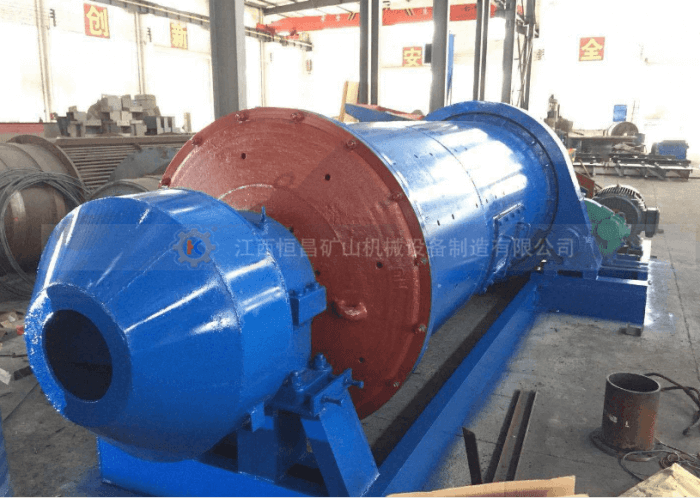

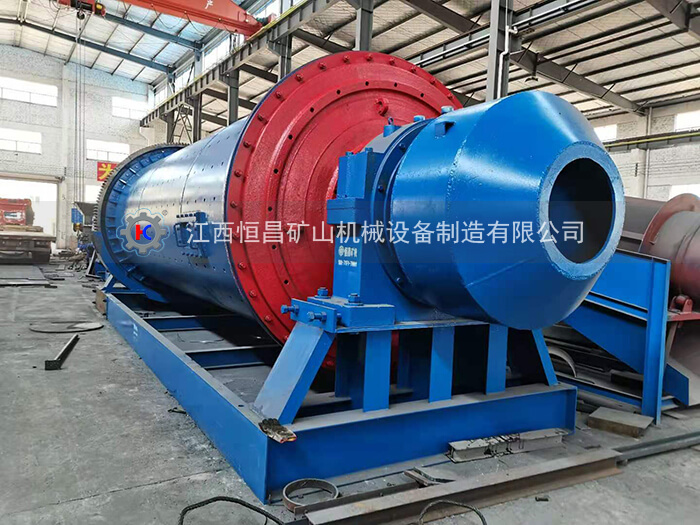

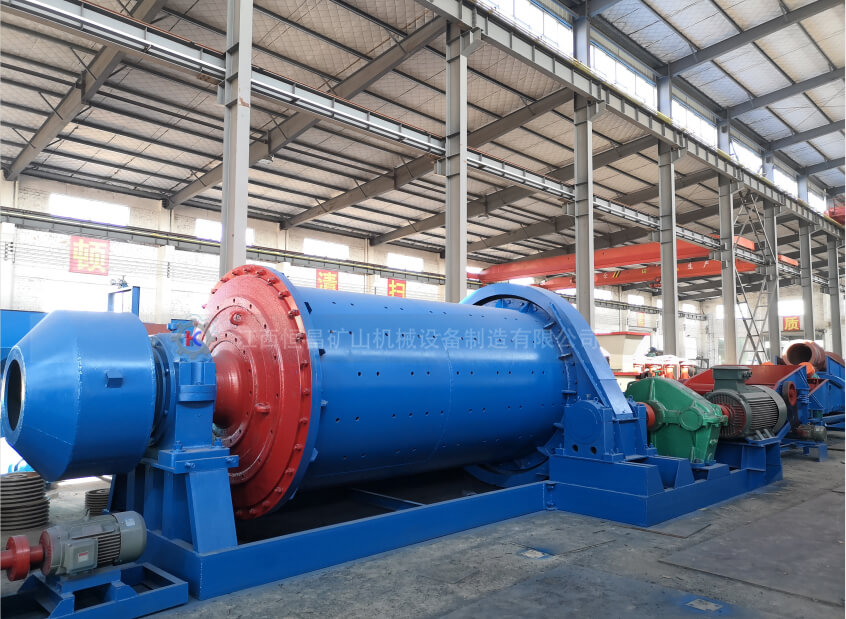

濕式溢流型球磨機

濕式溢流型球磨機是一款結構簡單、靠礦漿自流排礦的新型球磨機設備，常用于研磨細度較細的礦石。如果采用多段磨礦，一般用在二段、三段磨礦、它的筒體使用高耐磨襯板，具有良

加工材料

鉬，鐵，鉛，錳，鎢，水泥，陶瓷，重晶石，鋁土礦，石灰石等其它黑色與有色金屬材料。

應用范圍

廣泛用于選礦、建材、化工行業、礦石行業、黑與有色金屬選礦以及玻璃陶瓷等生產行業。

優點和特點

1、帶有頂起裝置，便于檢修，可進行干磨或濕磨效率高;

2、溢流型球磨機筒體的內鑲有用耐磨材料制成的，從而加強耐磨度，延長使用壽命;

3、大小齒輪采用油霧潤滑，保證大小齒輪潤滑可靠，延長大小齒輪使用壽命，節省潤滑油;

4、帶有空氣離合器，采取柔性啟動，減少球磨機，啟動時對選廠電網造成較大沖擊；

5、溢流型球磨機將滾動軸承代替軸瓦滑動軸承，不僅節能而且減耗;另外，該機還配置整體式大盤，縮短安裝時間，降低了安裝要求。

產品結構

溢流型球磨機主要由筒體、端蓋、主軸承、中空軸頸、傳動齒輪和給礦器等部分組成。其筒體是用厚達15-36MM的鋼板焊接而成，其耐磨度非常高。因而被廣泛用于水泥、硅酸鹽制品、選礦、建材、化工等行業，主要對各種礦石和其它可磨性物料進行干式或濕式粉磨。

工作時，通過電動機和減速機把扭力傳給機器的大小齒輪，從而使機器筒體轉動，由于筒體的轉動與筒體襯板共同作用將一部分鋼球帶升到一定高度，進行自由墜落運動產生沖擊力，撞擊筒體內的物料。

其余部分鋼球進行瀉落運動產生摩擦力和物料混在一起隨著筒體的轉動不停的與物料進行碰撞和研磨，筒體在回轉的過程中，研磨體也有滑落現象，在滑落過程中給物料以研磨作用，為了有效的利用研磨作用，對物料粒度教大的一般二十目磨細時候，把磨體筒體用隔倉板分隔為二段，即成為雙倉，物料進入第一倉時候被鋼球擊碎，物料進入第二倉時候，鋼段對物料進行研磨，磨細合格的物料從出料端空心軸排出。

技術參數

規格型號 Model	筒體直徑（mm）	筒體長度（mm）	電機型號 ?Type of motor	電機功率 ?Power of motor (KW)	電機轉速 ??Motor speed (r/min)	外形尺寸 ??Outer Size （LWH） (mm)			有效容積 ??Available capacity (㎡)	最大裝球量 ???Maximum ??ball loading (t)	??重量 ???Weight (kg)	?生產能力 ???capacity ??(t/h)
MQY0918	900	1800	Y225M-8	22	730	5080	2300	2015	0.9	1.66	6078	0.37-1.8
MQY1212	1200	1200	Y250M-8	30	730	5023	2794	2540	1.14	2.4	11473	0.2-4.1
MQY1224	1200	2400	YR280S-8	55	723	6112	2794	2540	2.28	3.8	12308	0.35-8.2
MQY1515	1500	1500	JR115-8	60	723	5766	2945	2600	2.2	6.4	15424	1.4-5
MQY1530	1500	3000	JR125-8	95	725	7979	2945	2600	4.5	10	18690	2.5-8
MQY2122	2100	2200	JR128-8	155	730	8070	4840	3795	6.6	14	47600	4.5-26
MQY2130	2100	3000	JR137-8	210	735	8870	4840	3795	9	20	49780	4-30
MQY2136	2100	3600	JR137-8	210	735	9300	4840	3795	10.8	22	52010	4.8-36
MQY2145	2100	4500	JR148-8	310	740	11029	4737	3300	13.5	23.8	58305	8-35
MQY2430	2400	3000	JR1410-8	280	740	9710	4778	4120	12.1	23	65880	6.2-77.6
MQY2721	2700	2100	JR1410-8	280	740	9400	5600	4700	10.7	24	63900	7-78
MQY2736	2700	3600	TDMK400-32	400	187.5	11400	5700	4500	18.4	38	70000	10.5-130
MQY2740	2700	4000	TDMK400-32	400	187.5	11850	5667	4496	20.4	40	78800	12-145
MQY3231	3200	3100	TDMK630-36	630	167	12750	6760	5150	21.4	45	107660	74-86
MQY3245	3200	4500	TDMK630-36	630	167	14600	6760	5200	31	61	112000	86-100
MQY3254	3200	5400	TM1000-36/2600	1000	167	15600	6760	5200	37.2	73	121000	112-135
MQY3645	3600	4500	TM1000-36/2600	1000	167	15000	7200	6326	41.8	76	135000	170
MQY3650	3600	5000	TM11250-40/3250	1250	150	17157	7755	6326	46.4	86	145000	40-178
MQY3660	3600	6000	TM11250-40/3250	1250	150	19000	7755	6326	55.7	102	154000	186
